Купольная теплица своими руками: чертежи и расчеты круглых (сферических) конструкций, пошаговая инструкция монтажа, фото геокупола (сферы, полусферы) Русский фермер

Купольная теплица: особенности конструкции и порядок сборки своими руками Сегодняшнее многообразие теплиц позволяет использовать подобного рода

Что такое купольная теплица?

Теплицы в виде геокупола – сферической конструкции, напоминающей собой огромную полусферу – строятся посредством соединения множества трех- или шестиугольных сегментов в единое целое, в результате чего получается своеобразная сетчатая оболочка. Наиболее часто используются именно треугольные элементы, многоугольные же сегменты в строительстве теплиц встречаются крайне редко.

Назвать геодезический купол идеальной геометрической фигурой сложно, так как с первого взгляда он хоть и напоминает полусферу, но его нижняя часть, стоящая на земле, в разрезе имеет форму многоугольника.

За счет необычного внешнего вида купольные теплицы часто выглядят как беседки, благодаря чему также являются декоративными сооружениями участка.

Каркас может быть выполнен как из дерева, так и из пластика или металла.

Оптимальным покупным вариантом специалисты считают каркас из оцинкованной стали, но при самостоятельном изготовлении лучше использовать древесину – ее проще обрабатывать, к тому же такой материал наиболее экологичен. Однако забывать в таком случае о принятии защитных мер нельзя, в противном случае дерево быстро сгниет, и теплица придет в негодность. В то же время пластик является менее прочным материалом, зато он не боится практически никаких химических составов.

Покрывают подобного рода конструкции самыми различными материалами, в том числе стеклом, полиэтиленом и сотовым поликарбонатом.

Наиболее удобен, конечно, именно поликарбонат, ведь он:

  • надежен;
  • легок в обработке;
  • устойчив к холодам;
  • обладает хорошей светопропускной способностью;
  • способен защитить посадки от ультрафиолетовых лучей.

Что интересно, купольная теплица может быть выполнена практически в любом размере, при этом конструкция будет устойчивой даже без использования дополнительных подпорок. Однако самым оптимальным вариантом опытные садоводы считают теплицы с четырехметровым диаметром и двухметровой высотой купола.

Преимущества и недостатки теплицы

Причин для выбора проекта парника или теплички в виде геокупола может быть достаточно много. Чаще всего заказчики отдают предпочтение круглой купольной теплице, исходя из следующих соображений:

  • Выглядит красиво, необычно. Если выполнить остекление из монолитного поликарбоната, то постройку можно использовать в качестве зимнего сада или оранжереи;
  • Каркас купольной теплицы в сравнении с традиционными постройками обладает более высокими прочностными характеристиками, легко выдерживает сильные порывы ветра.

Важно! В теории теплица купольной схемы способна выдержать вес снежного покрова до 40 см толщины.

Никакие другие, даже металлические варочные конструкции, не обладают подобными свойствами. При равном объеме внутреннего пространства купольная теплица оказывается вдвое легче обычных прямоугольных парников-коробок и даже конструкций типа эллинга. Нередко теплицу выполняют в виде переносных каркасных конструкций, и в этом случае купольные постройки удобнее и проще в переноске и установке на грядке.

Кроме того, теплица, построенная в виде купола, смотрится намного привлекательнее и добавляет свою «изюминку» в ландшафтный дизайн участка.

Круглая теплица из поликарбоната: чертежи и проекты, фото, отзывы

Средняя стоимость комплекта для сборки купольной теплицы 600-700долл. Если строить своими руками обойдется в 350долл.

Недостатки купольной системы

К сожалению, недостатков у круглой теплицы ничуть не меньше, чем преимуществ. К числу наиболее значимых отрицательных сторон можно отнести следующие:

  • Сложность проектирования конструкции. Для того чтобы рассчитать форму и размеры заготовок для купольной теплицы, нередко приходится использовать компьютерные программы;
  • Парник в виде геокупола можно построить только из определенного набора материалов. Простейшие способы с использованием горбыля, оставшихся после ремонта обрезков пиломатериалов в данном случае использоваться не могут;
  • Наличие определенных проблем с остеклением и соединением заготовок между собой.

При использовании любой схемы купольной теплицы наружная поверхность формируется из секций нестандартной треугольной формы. Поэтому приходится либо использовать более простой в обработке поликарбонат, пленку, либо заказывать индивидуальную нарезку стекла, что серьезно увеличивает стоимость постройки.

Круглая теплица из поликарбоната: чертежи и проекты, фото, отзывы

Проект купольной теплицы из шестиугольных сот и монолитного поликарбоната, получается очень красиво, но в 10-15 раз дороже обычного купола

Какие инструменты требуются для строительства купольной теплицы своими руками

• Для распиловки понадобится острая ручная пила с мелким зубом. Среди циркулярных пил выбирают стационарный вариант с углом поворота.

• Чтобы расстричь перфоленту, необходимы ножницы по металлу.

• Шуруповерт – это универсальное устройство на сегодня. Хотя нам требуется функция закручивания саморезов и просверливания отверстий.

Как сделать купольную теплицу своими руками

• Для раскройки пленки лучше взять не нож, а ножницы. И также потребуется стол для раскройки.

• Свайные фундаменты отличаются друг от друга. Винтовая конструкция предполагает сварочный аппарат. Он также необходим, если на фундамент используются уголки. Я решил обойтись малыми силами. Для вбивания металлического профиля 40х20 мм требуется лишь кувалда.

Как сделать купольную теплицу своими руками

• От точности гидроуровня зависит весь успех строительства купола. Хотя сам гидроуровень применяется в установке свай и не более.

• Не стоит забывать про строительный фен. Я специально приобрел аппарат китайского производства за 800 рублей. И, знаете, без нареканий. Оправдал себя на все сто. Вот только показания счетчика учета электроэнергии я сдал в 10 раз больше. Поскольку первый раз это делал. Опыт.

• Особое внимание стоит уделить измерительному инструменту. Рулетки, строительного уровня либо метра, линейки, уголка и даже отвеса недостаточно. Вам требуются шаблоны.

• Позаботьтесь о лестнице. Желательно о стремянке.

Итак, перейдем к расчетам. Вам они кажутся сложными, но все размеры в руках, точнее, в памяти калькулятора для расчета купола.

Какими плюсами и минусами теплица-купол обладает?

К отличительным достоинствам теплиц в виде геокупола следует отнести следующие.

  • Прочность и надежность. равномерному распределению массы деталей сооружения могут покрыть до тысячи квадратных метров земли без использования дополнительных опор.

  • Идеальная аэродинамика. Купольные конструкции не боятся даже ураганных ветров, так как воздушные потоки плавно обтекают их стенки.
  • Устойчивость. Подобного рода сооружения возводятся даже в сейсмоопасных регионах, ведь даже значительные подземные толчки не принесут им никакого вреда.
  • Декоративный внешний вид. Одним теплицы в виде купола напоминают пчелиные соты и улей, другим – космический спутник.
  • Возможность использования даже в холодное время года. При наличии утепления пользоваться купольной теплицей можно даже зимой.

  • Создание необходимого растениям микроклимата в осенне-весенний период без дополнительного обогрева.
  • Необходимость использования меньшего количества материалов, чем для стандартного парника тех же размеров.

Кроме того, в центре купольной теплицы можно установить емкость с водой, которая, накопив тепло за день, равномерно отдаст его растениям ночью, а сама может быть использована для их полива.

В то же время:

  • из-за неровной поверхности стен полки можно закрепить только на определенной высоте;
  • большое количество элементов и стыков при монтаже конструкции подразумевает необходимость проведения множества расчетов, изготовления множества деталей и осуществления дополнительной заделки щелей.

Как изготовить купольную теплицу своими руками?

Материалы

Чтобы собрать теплицу в виде купола самостоятельно, нужно в первую очередь определиться с необходимыми для этого материалами.

Для каркаса следует использовать дерево или металл. Причем последний следует рассматривать только при наличии сварочного аппарата и специфических навыков сварщика. В противном случае лучше отдать предпочтение обычным деревянным брускам с определенными срезами и нужной длиной или полипропиленовым трубам.

Также для создания каркаса и фундамента нужны асбестоцементные трубы.

Для соединения деталей треугольников понадобятся лепестковые коннекторы с 4, 5 или 6 лепестками.

В качестве укрывного материала подойдут: пленка, стекло и поликарбонат. Проще всего работать именно с поликарбонатом, к тому же он обладает массой преимуществ перед стеклом и полиэтиленом.

Для скрепления деталей потребуются саморезы, болты и гайки, а для установки и использования дверей и форточек – ручки и навесы.

Инструменты

Для постройки купольной теплицы нужно подготовить:

  • лопату (для выравнивания участка под сооружение и снятия верхнего слоя грунта);
  • шуруповерт;
  • рулетку;
  • циркулярную пилу;
  • электролобзик;
  • строительный уровень;
  • сверлильный станок;
  • карандаш или маркер.

Расчет геодезического купола

Выяснить размеры и необходимое количество сегментов конструкции без проведения предварительных расчетов не удастся. Для этого следует воспользоваться простой формулой определения площади сферического купола S = 3.14 * r². Реальная площадь теплицы окажется чуть меньше, но незначительно.

При высоте 1/2 диаметра формула превратится в S = 2*3.14 * r². Так, при диаметре купола в 4 метра и в высоте в 2 метра в нее войдут примерно 35 треугольников с длиной  ребра 1,23 метра и около 30 треугольников  по 1,09 метра.

Чертежи и проекты

Крайне важно изготавливать детали с особой точностью, в противном случае конструкция будет некачественной из-за большого количества щелей. При этом нужно учитывать не только длину элементов, но и углы срезов.

С примерами чертежей и проектов теплицы-купола вы можете ознакомиться здесь:

Пошаговая инструкция

Когда все элементы и инструменты подготовлены, можно приступать к процессу строительства. Для создания деревянной теплицы нужно последовательно выполнить следующие действия.

  1. Выбрать место для установки. Выровнять его и удалить верхний слой почвы, чтобы не затоптать во время стройки.
  2. При помощи специального диска напилить асбестоцементные трубы на 10 отрезков по 1,65 метра.
  3. Пробурить в земле углубления для опор глубиной около 1 метра.
  4. Установить опоры.
  5. Напилить из бруса 100*50 мм необходимое количество элементов для каркаса.
  6. Пропитать бруски средством против вредителей.
  7. Напилить «пяточки» для соединения основания теплицы с деталями опор и скрепить их с брусками.
  8. Вставить «пяточки» в трубы. Сверху разместить детали основания, выровнять и состыковать. Закопать углубления с трубами.
  9. Из бруса 50*50 мм напилить необходимое количество отрезков для ребер каркаса.
  10. По краям заготовок сделать пропилы для коннекторов – со спрятанными металлическими элементами теплица изнутри будет выглядеть более привлекательно.
  11. Обработать все деревянные детали антисептиком и дать просохнуть на свежем воздухе.
  12. Установить в стыках на основании теплицы коннекторы, закрепляя элементы болтами.
  13. Состыковать и собрать в единое целое детали каркаса, не забыв оставить место для двери (проем для него следует собрать из бруса 100*50 мм).
  14. Обшить цоколь доской и, в случае необходимости, утеплить.
  15. Из отдельных деревянных элементов собрать треугольные форточки, чуть меньшие, чем треугольники каркаса.
  16. Закрепить форточки при помощи навесов так, чтобы они открывались сверху вниз.
  17. Изготовить из бруса 50*50 мм дверь и установить ее при помощи навесов на место.
  18. Обшить теплицу поликарбонатом, нарезая его на нужные курсы и закрепляя при помощи саморезов и гаек к каркасу.

Все, круглая теплица-купол почти готова – остается лишь провести все необходимые системы и обустроить грядки.

С видео строительства и сборки круглой купольной теплицы вы можете ознакомиться здесь:



Сборка основания

Основание представляет собой небольшой высоты стенку, которая по периметру имеет форму многоугольника.

Не следует ограничиваться слишком малым количеством углов, так как в этом случае нужно будет делать большие треугольные детали, в результате чего сооружение будет менее похоже на купол.

Наиболее подходящий вариант – многоугольник, имеющий 10-12 углов. Что касается высоты основания, то здесь тоже есть определенные критерии. Слишком малая высота станет причиной неудобства обработки посаженных растений. Наилучшие параметры в этом случае – 60-80 см.

Фото

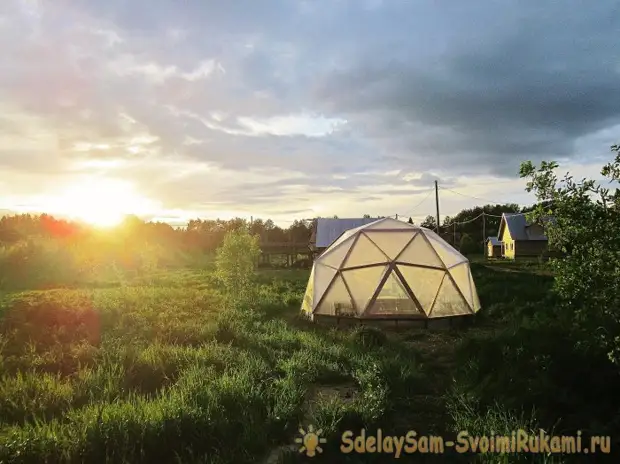

Теплицы купольные: фото-примеры.

Круглая теплица-купол.

Купольная теплица своими руками: чертеж.

Ошибки, которые я допустил

Даже не имея большого опыта в строительстве, теплица поддавалась сборке. Но ошибки были неизбежны. Коварность в том, что они проявили себя после сборки. Я их перечислю:

• Пренебрежение выставлением точного уровня свай. В отличие от других конструкций купол погрешностей не любит.

• Чрезмерные затягивания саморезов при сборке каркаса, которые приводили к растрескиванию древесины либо неудобствам соединения замыкающих точек.

• Склеивание треугольных сегментов из лоскутков. Сейчас бы этого делать не стал.

Забыл сказать, что грунт для посадки вносится до приклеивания пленки. Его легче распределить по периметру. Позаботьтесь о крепежных элементах внутри теплицы. Они требуются для подвязки растений или подвешивания лейки, бутылок, садовой одежды. На самом деле этот вариант теплицы далеко не совершенен. Ведь купол можно оснастить ливнеотводом по периметру, поскольку конструкция собирает максимальное количество воды во время дождя. Не помешает капельная система полива. Но эта тема пересекается с эксплуатацией строения. А там фигурируют показатели температуры, влажности, освещенности и особенностей выращивания тех или иных растений. Сами понимаете, что это другая история.

Как сделать купольную теплицу своими руками

Как обустроить купольную теплицу внутри?

Обустраивать грядки рекомендуется по периметру сооружения. Для этого нужно сделать простые деревянные бортики и засыпать грядки грунтом. Также вместо древесины можно использовать камень, кирпич, шифер, металл или любой другой подручный материал. Не будет лишним и создать полки для растений – их можно купить или сделать самостоятельно.

Из необходимых для выращивания растений систем следует выделить капельный полив и отопление, если теплица будет использоваться зимой. При этом все трубы должны находиться ниже уровня грядок.

Таким образом, купольный парник – самое прочное сооружение, создать которое своими руками совсем не сложно. Главное при высадке растений – помнить, что хоть сферообразные конструкции прогреваются равномерно, все же наиболее эффективной для выращивания культур считается южная сторона. При этом рассаду следует высаживать следующим образом: у стен – низкорослые растения, ближе к центру – более высокие.

Преимущества купольной теплицы

Их описание происходит легче через сравнение с распространенной на сегодня арочной теплицей из поликарбоната и металлического профиля. Урожайность в куполе своими руками в 4 раза выше, нежели под поликарбонатной аркой. Это происходит за счет нескольких факторов:

• Приступить к высадке растений можно на месяц раньше.

• Урожайный сезон закончится на месяц позже.

• Если в обычной теплице последние помидоры остаются зелеными и замерзают, то в купольной вызревает все.

• Если количество помидоров с одинакового числа кустов в обычной и купольной теплице не отличается, то размеры плодов во второй намного больше.

• Правильная конструкция купола собирает свет по всей площади, а также по всей длине движения солнца. То есть за весь солнечный день. Когда как поликарбонатный конструктив берет свет только под углом 90 градусов.

• В арочной конструкции общее тепло за счет формы находится на уровне 1–1,2 метра, а при квадратном основании еще выше. В куполе за счет уменьшенного объема воздуха тепло находится на уровне от 0,8 метра и ниже.

• Купол быстрее прогревается и дольше отдает тепло. Поскольку площадь рассеивания и теплопотери ниже, чем у арочной конструкции. При температуре в арочной теплице с утра температур составляет +5 градусов тепла, то в купольной еще с ночи остается +20.

• С экономической стороны преимущества очевидны. За пример взят материал поликарбонат. Он также применяется при возведении купола. Хотя пленка остается более практичным материалом. Так вот, на купольную теплицу диаметром 6 метров и площадью 27 квадратов ушло бы 4 листа поликарбоната. А на арочную площадью 18 квадратов – также 4 листа пластикового покрытия. Купольная конструкция выходит на 30% дешевле по материалам.

• Кстати, материал для изготовления широко распространен в строительных магазинах.

• Сборка своими руками довольно проста. Возведение доступно каждому. Даже в одиночку. Требуется лишь умение работать с шуруповертом. Пленочный вариант предполагает эксплуатацию строительного фена. Как ни странно, но предварительный расчет занимает больше умственных усилий. Однако сегодня есть интерактивные калькуляторы расчета купола.

• Время возведения. Сборка и подготовка элементов занимает 5 дней. Изготовление – 2 дня. В общей сложности получается неделя. То есть за неделю творческой плодотворной работы вы получаете теплицу с круглым основанием диаметром, скажем, 8 метров и площадью 50 квадратов.

Проще говоря, малая масса и большое внутреннее пространство, повторяющее движение солнца.

Монтаж каркаса и установка укрывного материала

Купольная теплица собирается соответствующим способом:

  1. Подготовка места: сглаживаем территорию.
  2. Выполняем засыпку гравием.
  3. Ставится фундамент из 4-угольных компонентов. Любой закрепляется железными дугами.
  4. Сборка производится подобным способом: вначале по кругу объединяют компоненты нижнего яруса, а далее переключаются на верхний ярус.
  5. В верхней части скелета необходимо сделать пару форточек.
  6. Для обшивки из поликарбоната необходимо выполнить следующее: заранее нужно приготовить материал — нарезать на треугольники определенных объемов.
  7. В середине конструкции ставится емкость с водой, чтобы поливать растения.

Предлагаем ознакомиться Плесень на обуви: как избавиться от запаха и вывести гриб?
Установку каркаса можно посмотреть здесь:

Отзывы о купольной теплице

Виталий Домбровский, г. Норильск:

Тот человек, который придумал построить теплицу из полипропиленовых труб, настоящий гений, мы с кумом сделали такую буквально за один день, путались немного, но в результате все получилось. К несчастью, погода не позволила вовремя вывезти купол, остался на даче зимовать. Как-то приехали зимой, а на нем почти метровая шапка снега, и ничего, пленку только продавило в двух местах. Деревянный бы давно на щепки раздавило.

Пазеев Анатолий, г. Москва:

Строить купола из пластика не рекомендую. Если использовать деревянный каркас и поликарбонат, внутри получается звуковая ловушка. Идет дождь, а такое ощущение, что падают камни с неба. Если покрывать пленкой, может, и получится, а металл, стекло, пластик однозначно не подойдет. Если ветер, то внутри такой теплицы, как в пещере, все завывает и гудит, не знаю, кому нравится. Для оранжереи тоже не годится, ну разве что небольшая тепличка или парник.
